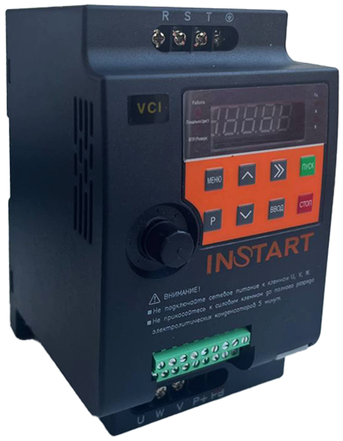

Преобразователи частоты INSTART серии VCI
Преобразователи частоты серии VCI разработаны для управления электродвигателем, простые и самые компактные из всех линеек ПЧ INSTART, с мощностью от 0.4 до 15 кВт.
Особенности:
- Простота в использовании;
- Компактность;
- Встроенный сетевой протокол ModBUS RTU
- Совокупность защитных функций – от токовой защиты от перегрузки двигателя до защиты от пропадания фаз на выходе.
Области применения
Серия VCI используется в системах вентиляции и насосных агрегаторах, для общепромышленного применения.
Техническая спецификация

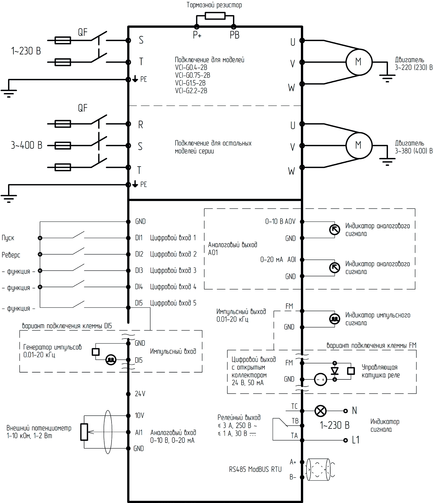

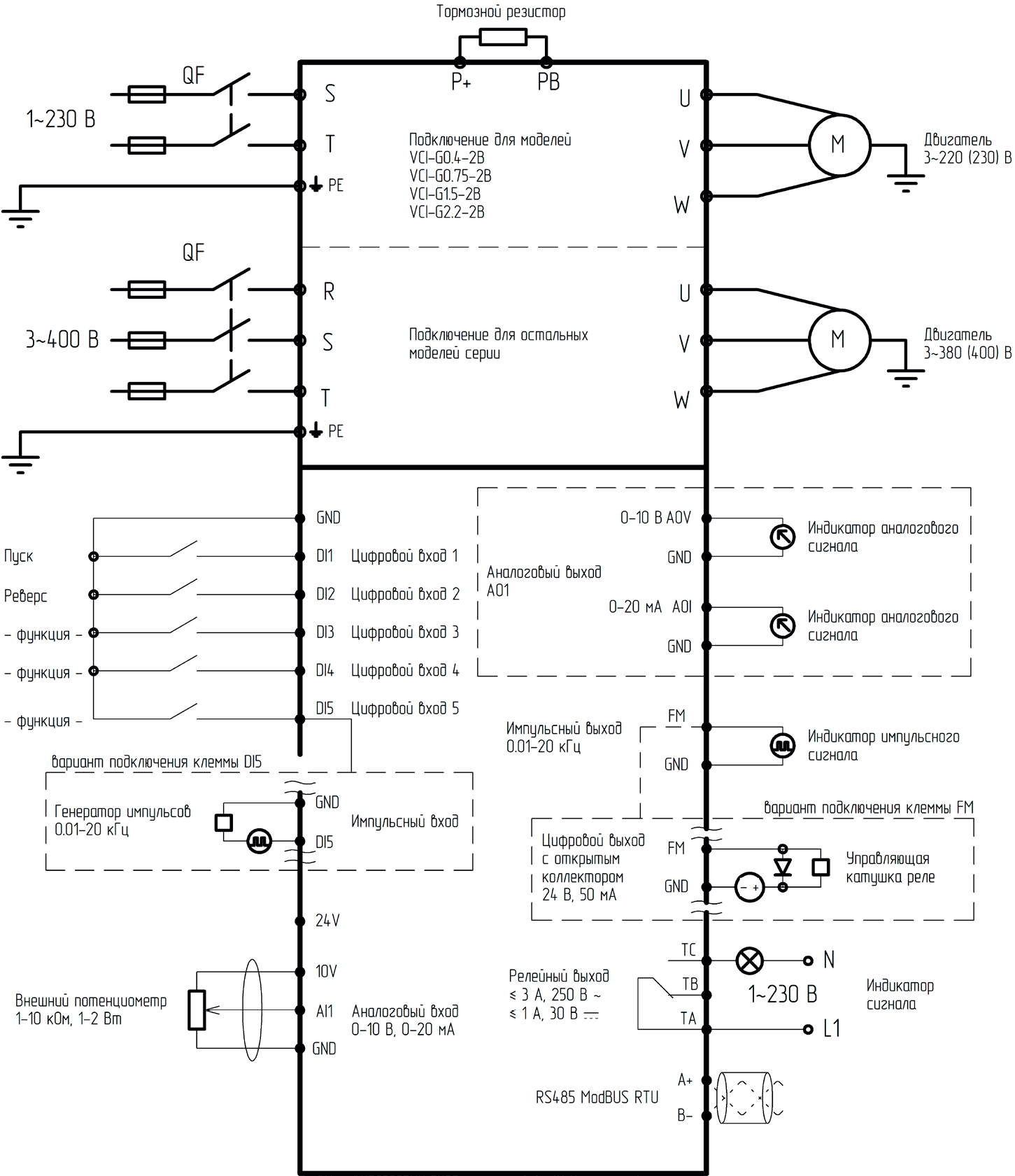

| Основные параметры | |
Параметры | Описание |
| Диапазон напряжения и частоты на входе | 1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% |
| Диапазон напряжения и частоты на выходе | 3 ~ 0-Uвх, 0-320 Гц |
| Диапазон мощностей | 0.4 - 15 кВт |
| Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР |
| Методы управления | Скалярный |
| Перегрузочная способность (не чаще 1 раза в 10 минут) | 150% номинального тока в течение 60 с; 180% номинального тока в течение 3 с (Не чаще 1 раза в 10 минут) |
| Несущая частота | 0.5 ~ 16 кГц |
| Пусковой момент | 1.0 Гц/150% (SVC) |
| Диапазон скоростей | 1:50 (SVC) |
| Точность отображения выходной частоты | Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота x 0.2% |
| Точность постоянной скорости | ±0.5% (SVC) |
| Увеличение момента (U/f) | Автоматическое, ручное 0.1%...30.0% |
| Характеристика зависимости U/f | Прямая Квадратичная Ломаная по нескольким точкам |
| Характеристика разгона/замедления | 4 линейных, S-образная |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Управление | ||
| Каналы команды запуска | Панель, клеммы, сетевой протокол Modbus(RS-485) | |
| Задание частоты | Цифровое задание, аналоговое задание напряжения/тока и задание с сетевых протоколов | |
| Источник питания | +10 В DC; +24 В DC | |
| Входы управления | 5 цифровых входных клемм (DI). Поддерживают только PNP логику. DI5 можно использовать как высокоскоростной импульсный вход с максимальной частотой импульсов 20 кГц. 1 аналоговый вход (AI1) с диапазоном 0 ~ 10 В или 0 ~ 20 мА | |
| Выходы управления | 1 импульсный выход (FM) до 20 кГц (который можно использовать, как цифровой выход с открытым коллектором) 1 аналоговый выход AO1 (AOV с диапазоном 0 ~10 В; AOI с диапазоном 0~ 20мА) | |
| Условия окружающей среды | ||
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата | |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках) | |
| Температура окружающей среды | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) | |
| Относительная влажность | Относительная влажность ниже 90%, без конденсации | |
| Охлаждение | Принудительное | |
| Вибрация | Менее 5.9 м/с (0.6 g) | |
| Температура хранения | От -20 до +55 °С | |
| Функциональные возможности | |
Параметры | Описание |
| Панель управления | Несъемная |
| Встроенные расширенные функции | Таймер, встроенное ПИД-регулирование, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим | Диапазон частот толчкового режима: 0.00 Гц ~ «максимальная частота» |
| Простой ПЛК | 16-скоростная работа через встроенный ПЛК или цифровые входы |
| Многоступенчатый режим | 16-скоростная работа через встроенный ПЛК или цифровые входы |
| ПИД-управление | Реализация системы управления с датчиком обратной связи |
| Безостановочная работа | При пропадании питания: менее 10 мс - непрерывная работа более 10 мс - автоперезапуск |
| Сетевые протоколы | Modbus RTU(RS-485) – встроен |
| Опции и аксессуары | Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции | Полный комплекс |
| Степень защиты | IP20 |
Дополнительные опции
Компаунд
Специальное покрытие печатных плат компаундом для обеспечения надежности работы ПЧ или УПП в жестких условиях и при воздействии других агрессивных факторов.
Лак
Покрытие лаком используется для предотвращения повреждений и деформации плат в запыленных рабочих средах.

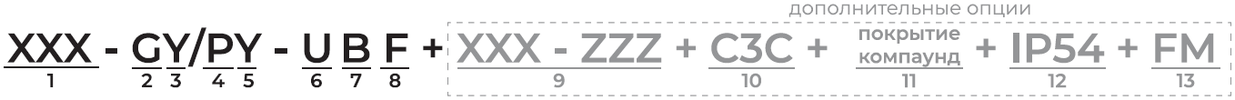

Система обозначения
- Серия
- Режим G - общепромышленный*
- Мощность электродвигателя (кВт) для общепромышленного режима (G)
- Режим P - насосный**
- Мощность электродвигателя (кВт) для насосного режима (P)
- Номинальное напряжение:
- 2: 1~230 (220) В, 50/60Гц
- 4: 3~400 (380) В, 50/60Гц
- 6: 3~690 (660) В, 50/60Гц
- Встроенный тормозной модуль
- Встроенный дроссель постоянного тока
- Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
- Дополнительное защитное покрытие плат лаком
- Защитное покрытие плат компаундом
- IP54
- Пожарный режим
*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента,
необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения.
Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P)
Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых
требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более
высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом
необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы
для перекачки вязких жидкостей, вакуумные насосы).
Технические характеристики
Модель | Мощность двигателя, кВт | Ток, А | |
| Вход: 1 фаза, 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% | |||
| VCI-G0.4-2B | 0.4 | 1.8 | |
| VCI-G0.75-2B | 0.75 | 4.0 | |
| VCI-G1.5-2B | 1.5 | 7.0 | |
| VCI-G2.2-2B | 2.2 | 9.6 | |
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% | |||
| VCI-G0.75-4B | 0.75 | 2.1 | |
| VCI-G1.5-4B | 1.5 | 3.8 | |
| VCI-G2.2-4B | 2.2 | 5.1 | |
| VCI-G4.0-4B | 4.0 | 9.0 | |
| VCI-G5.5-4B | 5.5 | 13 | |
| VCI-G7.5-4B | 7.5 | 17 | |
| VCI-G11-4B | 11 | 25 | |
| VCI-G15-4B | 15 | 32 | |
