Преобразователи частоты INSTART серии MCI
Преобразователи частоты серии MCI специально разработаны для большого количества стандартных применений и имеют все функциональные возможности современных преобразователей частоты общего назначения. Преобразователи частоты серии MCI – это высокотехнологичные, качественные изделия/по экономичной цене. Серия предназначена для управления трехфазными асинхронными электродвигателями с диапазоном мощностей от 0.4 до 630 кВт.

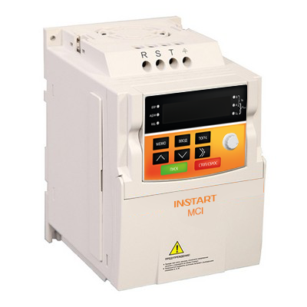

Преобразователи частоты INSTART серии MCI
Характеристики частотного преобразоваеля

Напряжение питания и выходное: Вход: 3ф 380 В. Выход: 3ф 380 B
Режим работы или тип: общепромышленный
Напряжение питания: 3 ~ 380В ± 15% 50/60Гц
Степень защиты: IP20
Номинальный ток, Нормальный режим: 2,3 А
Номинальная мощность, Нормальный режим: 0,75 кВт
Встроенные интерфейсы связи: опционно MODBUS (плата расширения FCI-RS485) и опционно PROFIBUS (плата расширения FCI-DP)
Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше 60 сек): 2,3 А
Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 60 сек): 0,75 кВт
Особенности:
Управление группой до 5 насосов
Подключение энкодера
Высокий пусковой момент при низких оборотах двигателя
Встроенные часы реального времени
Компактность
Оптимальная совокупность защитных функций
Используются в : Сельское хозяйство Строительная промышленность Пищевая промышленность Текстильная промышленность Полиграфическая промышленность Транспорт Обрабатывающая промышленность Автоматизация зданий и др.
Система обозначения частотного преобазователя INSTART серии MCI
Система обозначения частотного преобазователя INSTART серии MCI
Серия
Режим G – общепромышленный*
Мощность электродвигателя (кВт) для общепромышленного режима (G)
Режим P – насосный** Мощность электродвигателя (кВт) для насосного режима (P)
Номинальное напряжение:
2: 1 ~ 220 В ± 15%, 50/60 Гц
4: 3 ~ 380 В ± 15%, 50/60 Гц
Встроенный тормозной модуль
Встроенный дроссель постоянного тока
Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
Дополнительное защитное покрытие плат лаком
Защитное покрытие плат компаундом
Схема подключения частотного преобразователя серии FCI
Схема подключения частотного преобразователя серии MCI
Схема подключения частотного преобразователя серии MCI

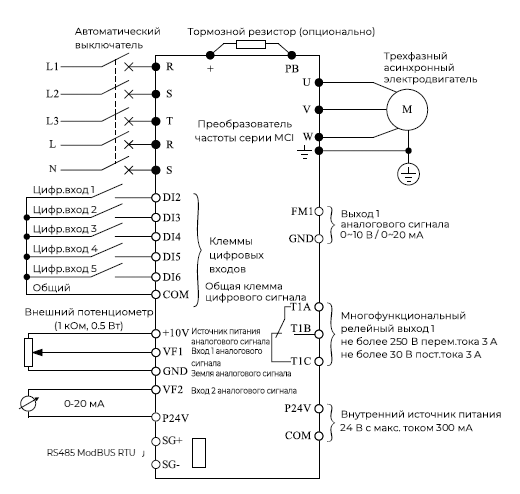

Для преобразователей частоты серии MCI мощностью до 22 кВт

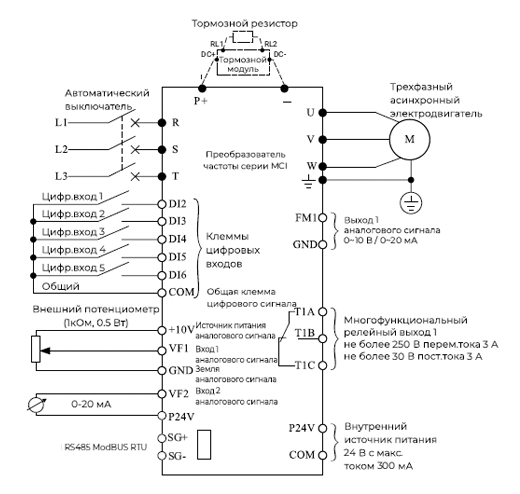

Для преобразователей частоты серии MCI мощностью от 30 кВт и выше

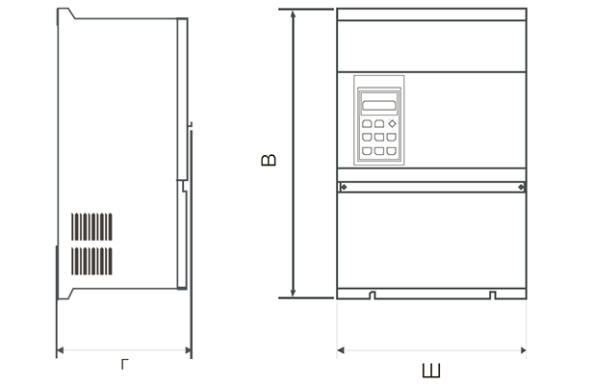

Габаритные присоединительные размеры преобразователя частоты серии MCI
Габарисные присоединительные размеры преобразователя частоты серии MCI
Модель
Вес,кг
Ширина
Высота
Глубина
MCI-G0.4-2B
1,2109167161
MCI-G0.75-2B
MCI-G1.5-2B
MCI-G0.75-4B
MCI-G1.5-4B
MCI-G2.2-4B
MCI-G2.2-2B
2135167171
MCI-G4.0-4B
MCI-G5.5/P7.5-4B
4,1180280197,5
MCI-G7.5/P11-4B
MCI-G11/P15-4BF
7
230
430
220
MCI-G15/P18.5-4BF
MCI-G18.5/P22-4B
10250 340223
MCI-G18.5/P22-4
MCI-G22-4B
MCI-G22-4
MCI-G22/P30-4
8
MCI-G30/P37-4
15250430
220
MCI-G30/P37-4B
MCI-G37/P45-4
Модель
Вес,кг
Ширина
Высота
Глубина
MCI-G45/P55-4
25300530270
MCI-G55/P75-4
MCI-G75/P90-4
35
340
580
313
MCI-G90/P110-4
36,5
MCI-G110/P132-4
37
MCI-G132/P160-4
75
400
940
367
MCI-G160/P185-4
MCI-G185/P200-4
MCI-G200/P220-4F
1605141235400
MCI-G220-4F
MCI-G250/P280-4F
1605451345400
MCI-G280/P315-4F
180
MCI-G315/P355-4F
MCI-G355/P375-4F
2005451450400
MCI-G375/P400-4F
MCI-G400-4F
207
MCI-G500-4F
20710001600600
MCI-P500-4F
MCI-G630-4F
215
Технические характеристики частотного преобразователя INSTART серии FCI
Показатель
Значение
Диапазон напряжения и частоты на входе
1 ~ 220 В +/- 15% 50/60 Гц +/- 2%, 3 ~ 380В +/- 15% 50/60 Гц +/- 2%
Диапазон напряжения и частоты на выходе
3 ~ 0-Uвх, 0-3200 Гц
Диапазон мощностей
0.4 ~ 630 кВт
Входы управления
5 цифровых входных клемм (1 для высокоскоростного
импульсного входного сигнала), 2 аналоговых входа
Коммуникационный интерфейс RS485 поддерживает
протокол ModBUS RTU
Выходы управления
1 релейный выход
1 аналоговый выход
Панель управления
Съемная
Степень защиты
IP20
Тип управления
V/F: управление напряжением/частотой
SVC: векторное управление с разомкнутым контуром
(бездатчиковый)
Режимы работы
Управление моментом, управление скоростью
Основные функции
Быстрое ограничение тока
Встроенное виртуальное реле задержки времени
Встроенный таймер
Встроенный модуль вычислений
Аварийный останов
Отслеживание скорости перед запуском
Встроенное ПИД-регулирование
Функция AVR
Функция резервного копирования (только при использовании сетевого протокола)
Удаленный контроль
Защиты
Перекос фаз
Превышение момента
Повышенное/пониженное напряжение
Замыкание на землю
Пропадание фазы
Перегрузка двигателя
Модель
преобразователя
частоты
Номинальный
ток на выходе
(А)
Соответствующий
двигатель
(кВт)
G
P
G
P
1 фаза, 220 В ± 15%, 50/60 Гц, Выход: 3 фазы, 0-220 В, 0-3200 Гц
MCI-G0.4-2B
2
-
0,4
-
MCI-G0.75-2B
4
-
0,75
-
MCI-G1.5-2B
7
-
1,5
-
MCI-G2.2-2B
10
-
2,2
-
Модель
преобразователя
частоты
Номинальный
ток на выходе
(А)
Соответствующий
двигатель
(кВт)
G
P
G
P
3 фаза, 380 В ± 15%, 50/60 Гц, Выход: 3 фазы, 0-380 В, 0-3200 Гц
MCI-G0.75-4B
0,75
-
3,0
-
MCI-G1.5-4B
1,5
-
4,5
-
MCI-G2.2-4B
2,2
-
6,0
-
MCI-G4.0-4B
4,0
-
9,5
-
MCI-G5.5/P7.5-4B
5,5
7,51317
MCI-G7.5/P11-4B
7,5
11
1725
MCI-G11/P15-4BF
11
15
2532
MCI-G15/P18.5-4BF
1518,53237
MCI-G18.5/P22-4B
18,5
22
3745
MCI-G18.5/P22-4
18,5
22
3745
MCI-G22-4B
22
-
45-
MCI-G22-4
22
-
45-
MCI-G22/P30-4
22
30
4560
MCI-G30/P37-4
30
37
6075
MCI-G30/P37-4B
30
37
6075
MCI-G37/P45-4
37
45
7590
MCI-G45/P55-4
45
55
90110
MCI-G55/P75-4
55
75
110152
MCI-G75/P90-4
75
90
152176
MCI-G90/P110-4
90
110
176210
MCI-G110/P132-4
110
132
210253
MCI-G132/P160-4
132
160
253300
MCI-G160/P185-4
160185300340
MCI-G185/P200-4
185200340380
MCI-G200/P220-4F
200220380420
MCI-G220-4F
220-420480
MCI-G250/P280-4F
250280480540
MCI-G280/P315-4F
280315540600
MCI-G315/P355-4F
315355600680
MCI-G355/P375-4F
355375680710
MCI-G375/P400-4F
375400710750
MCI-G400-4F
400-750-
MCI-G500-4F
500-930-
MCI-P500-4F
-500-930
MCI-G630-4F
630
-
1200-
